ファムパーク FP-P2 (地上1段/地下1段、昇降式・ピット式)

国土交通省認定番号:関東(17)-59

FP-P2 標準諸元表 S(SH) M(MH) L(LH) G(GH)
最大収容台数算定式 連棟数N x2  (例:3連の場合は6台)
最大収容車寸法

(ハイルーフ車仕様)
全長 [mm] 4700 4900 5050 5300
全幅 [mm] 1750 1800 1850 1950
全高 地上1階 2100 2100 2100 2100
[mm] 地下1階 1550 (2100) 1550 (2100) 1550 (2100) 1550 (2100)
最大収容車重量[kg] 2000 2300
装置全体の寸法

(ハイルーフ車仕様)
  連棟ピッチ P [mm] 2400 2450 2450 2550
  ピット全幅 PW [mm] P x連棟数N +200
  装置全幅 AW [mm] PW +390
  ピット奥行 PL [mm] 4950 5150 5300 5550
 装置高さ AH [mm] 3810 (4260) 3810 (4260) 3810 (4260) 3810 (4260)
  ピット深さ D [mm] 1850 (2300) 1850 (2300) 1850 (2300) 1850 (2300)
電動機・定格速度 昇降用(50/60Hz) 三相交流 200V 2.2kW・1.8/2.1[m/min] 1.6/1.9[m/min]
ゲート用(50/60Hz) 三相交流 200V 0.2kW・6.72/8.06[m/min]
電源 三相交流 AC200/220V 50/60Hz
乗込方式 後進入庫・前進出庫

※本諸元は予告なく変更することがありますので予めご了承下さい。

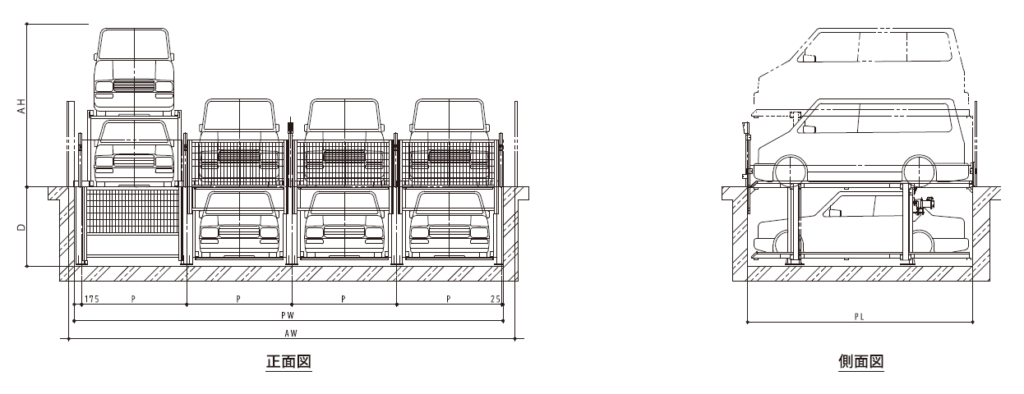

ファムパーク FP-P2 正面図・側面図
※本諸元は予告なく変更することがありますので予めご了承下さい。
