ファムパーク FP-30(地上3段、昇降横行式)

国土交通省認定番号:関東(19)-24

FP-30 標準諸元表 S (SH) M (MH) L (LH) G (GH)
最大収容台数算定式 連棟数N-1 x3 +1 (例:3連の場合は7台)
最大収容車寸法

(ハイルーフ車仕様)
全長 [mm] 4700 4900 5050 5300
全幅 [mm] 1750 1800 1850 1950
全高 [mm] 地上3階 2100 2100 2100 2100
地上2階 1550(2100) 1550(2100) 1550(2100) 1550(2100)
地上1階 1900(2100) 1900(2100) 1900(2100) 1900(2100)
最大収容車重量[kg] 1800 2000 2000 2200
装置全体の寸法

(ハイルーフ車仕様)
  連棟ピッチ P [mm] 2300 2350 2400 2500
  装置全幅 W [mm] P x連棟数N +450
 装置奥行 D [mm] 6040 6240 6390 6640
 装置高さ AH [mm] 5872(6622)
電動機・定格速度 昇降用 三相交流 200V 2.2kW・4.08[m/min]
横行用 三相交流 200V 0.2kW・6.33[m/min]
電源 三相交流 200/220V 50/60Hz
乗込方式 後進入庫・前進出庫

※本諸元は予告なく変更することがありますので予めご了承下さい。

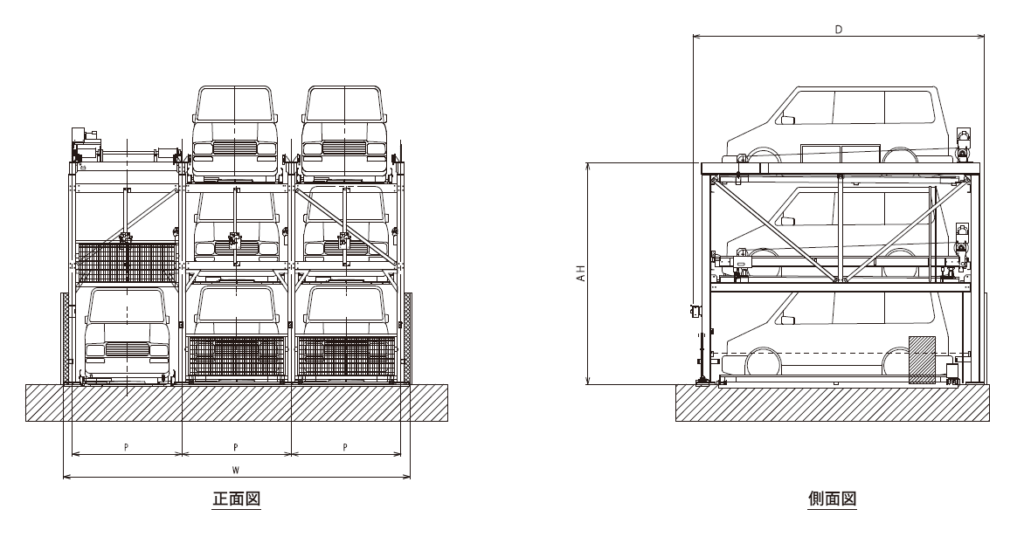

ファムパーク FP-50 正面図・側面図
※本諸元は予告なく変更することがありますので予めご了承下さい。
