ファムパーク FP-21 (地上2段/地下1段) 昇降横行式・ピット式

国土交通省認定番号:関東(18)-14

FP-21 標準諸元表 S (SH) M (MH) L (LH) G (GH)
最大収容台数算定式 連棟数N x3 -1  (例:3連の場合は8台)
最大収容車寸法

(ハイルーフ車仕様)
全長  [mm] 4700 4900 5050 5300
全幅  [mm] 1750 1800 1850 1950
全高
[mm]
地上2階 2000 2000 2000 2000
地上1階 1900 (2000) 1900 (2000) 1900 (2000) 1900 (2000)
地下1階 1550 (2000) 1550 (2000) 1550 (2000) 1550 (2000)
最大収容車重量[kg] 2000 2300
装置全体の寸法

(ハイルーフ車仕様)
連棟ピッチ P [mm] 2300 2350 2400 2500
ピット全幅 PW [mm] P x連棟数N +250
装置全幅 AW [mm] P x連棟数N +670
ピット奥行 PL [mm] 5530 5730 5880 6130
装置高さ AH [mm] 3602 (3702) 3602 (3702) 3602 (3702) 3602 (3702)
ピット深さ D [mm] 1900 (2350) 1900 (2350) 1900 (2350) 1900 (2350)
電動機・定格速度 昇降用(50/60Hz) 三相AC 200V 2.2kW ・ 4.21/5.05 [m/min] 3.85/4.61[m/min]
横行用(50/60Hz) 三相AC 200V 0.2kW (6.72/8.06[m/min])
電源 3相AC200/220V 50/60Hz
乗込方式 後進入庫・前進出庫

※本諸元は予告なく変更することがありますので予めご了承下さい。

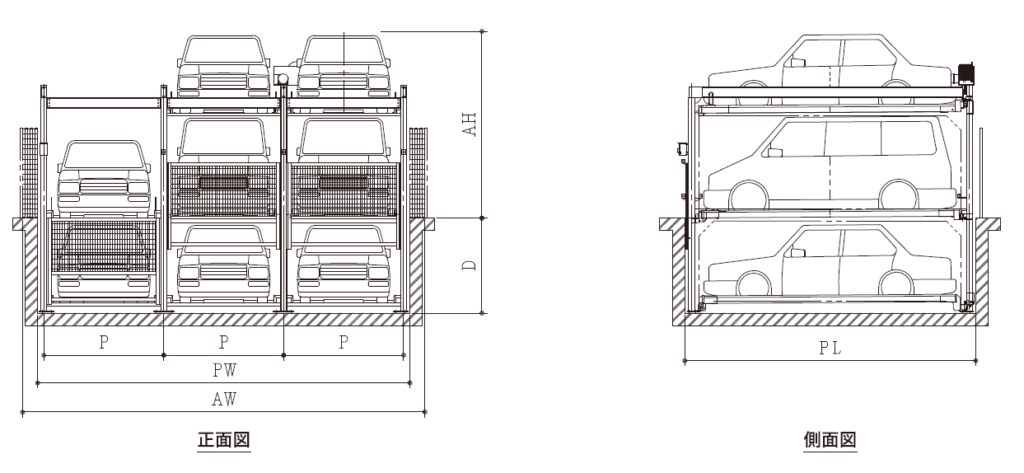

ファムパーク FP-50 正面図・側面図
※本諸元は予告なく変更することがありますので予めご了承下さい。
施工例 ファムパーク FP-21
FP-21(2連)施工例 神奈川県横浜市港北区
