ファムパーク FP-40（地上4段、昇降横行式）
国土交通省認定番号：関東(19)-24
| FP-40 標準諸元表 | S (SH) | M (MH) | L (LH) | G (GH) | ||
|---|---|---|---|---|---|---|
| 最大収容台数算定式 | 連数N-1 x4 +1 （例：3連の場合は9台） | |||||
| 最大収容車寸法 （ハイルーフ車仕様） |
全長 [mm] | 4700 | 4900 | 5050 | 5300 | |
| 全幅 [mm] | 1750 | 1800 | 1850 | 1950 | ||
| 全高 [mm] | 地上4階 | 2100 | 2100 | 2100 | 2100 | |
| 地上3階 | 1550（2100） | 1550（2100） | 1550（2100） | 1550（2100） | ||
| 地上2階 | 1550（2100） | 1550（2100） | 1550（2100） | 1550（2100） | ||
| 地上1階 | 1900（2100） | 1900（2100） | 1900（2100） | 1900（2100） | ||
| 最大収容車重量[kg] | 1800 | 2000 | 2000 | 2200 | ||

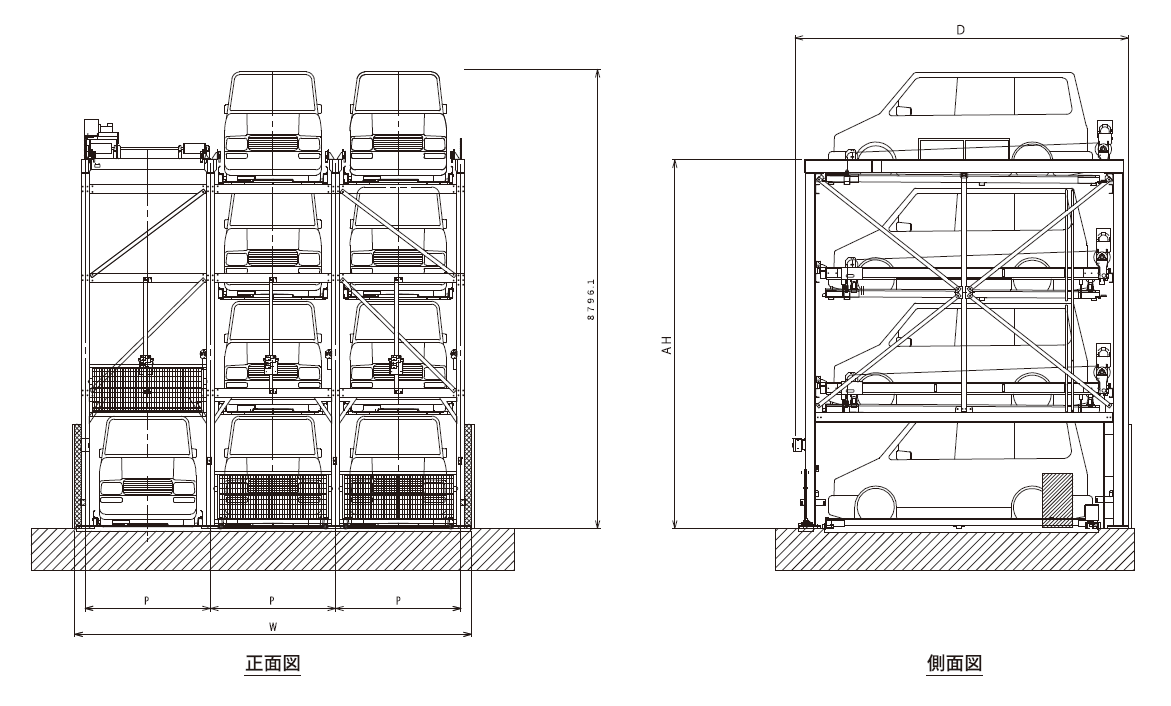

| 装置全体の寸法 （ハイルーフ車仕様） |
連棟ピッチ P [mm] | 2300 | 2350 | 2400 | 2500 | |
| 装置全幅 W [mm] | P x連棟数N +450 | |||||
| 装置奥行 D [mm] | 6040 | 6240 | 6390 | 6640 | ||
| 装置高さ AH [mm] | 7527(8827) | |||||
| 電動機・定格速度 | 昇降用 | 三相交流 200V 2.2kW・4.08[m/min] | ||||
| 横行用 | 三相交流 200V 0.2kW・6.33[m/min] | |||||
| 電源 | 三相交流 200/220V 50/60Hz | |||||
| 乗込方式 | 後進入庫・前進出庫 | |||||
※本諸元は予告なく変更することがありますので予めご了承下さい。
