ファムパーク FP-11 (地上1段/地下1段) 昇降横行式・ピット式
国土交通省認定番号：関東(18)-14
| FP-11 標準諸元表 | Ｓ （ＳＨ） | Ｍ （ＭＨ） | Ｌ （ＬＨ） | Ｇ （ＧＨ） | ||
|---|---|---|---|---|---|---|
| 最大収容台数算定式 | 連棟数N x2 -1 (例：3連の場合は5台) | |||||
| 最大収容車寸法 （ハイルーフ車仕様） |
全長 [mm] | 4700 | 4900 | 5050 | 5300 | |
| 全幅 [mm] | 1750 | 1800 | 1850 | 1950 | ||
| 全高 | 地上1階 | 1900(2000) | 1900(2000) | 1900(2000) | 1900(2000) | |
| [mm] | 地下1階 | 1550（2000） | 1550（2000） | 1550（2000） | 1550（2000） | |
| 最大収容車重量[kg] | 2000 | 2300 | ||||
| 装置全体の寸法 （ハイルーフ車仕様） |

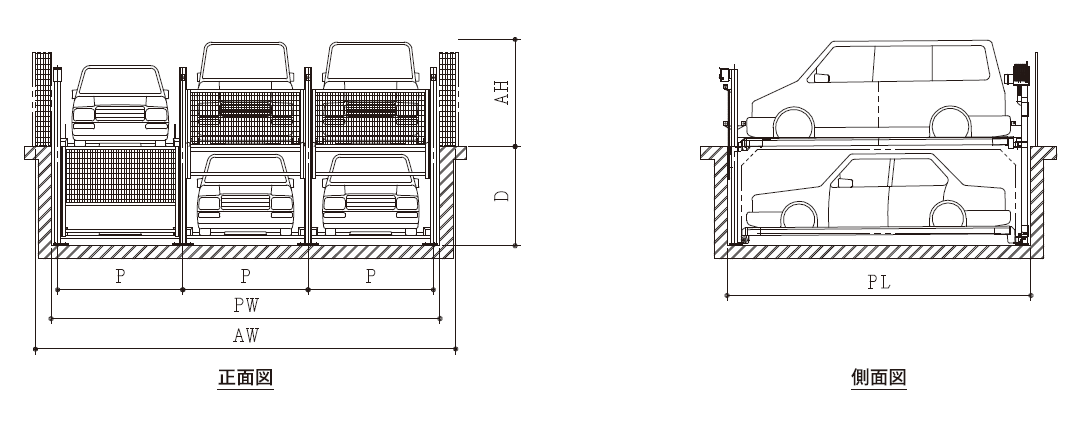

連棟ピッチ P [mm] | 2300 | 2350 | 2400 | 2500 | |
| ピット全幅 PW [mm] | P x連棟数N +250 | |||||
| 装置全幅 AW [mm] | ＰＷ +420 | |||||
| ピット奥行 PL [mm] | 5530 | 5730 | 5880 | 6130 | ||
| 装置高さ AH [mm] | 1950（2050） | 1950（2050） | 1950（2050） | 1950（2050） | ||
| ピット深さ D [mm] | 1900（2350） | 1900（2350） | 1900（2350） | 1900（2350） | ||
| 電動機・定格速度 | 昇降用(50/60Hz) | 三相交流 200V 2.2kW・4.21/5.05[m/min] | 3.85/4.61[m/min] | |||
| 横行用(50/60Hz) | 三相交流 200V 0.2kW・6.72/8.06[m/min] | |||||
| 電源 | 三相交流 AC200/220V 50/60Hz | |||||
| 乗込方式 | 後進入庫・前進出庫 | |||||
※本諸元は予告なく変更することがありますので予めご了承下さい。
